HWiNFO
Pour être en mesure de détecter la configuration matérielle, le logiciel HWiNFO sera utilisé en classe.
Ce logiciel est gratuit pour une utilisation non commerciale. Si vous utilisez le logiciel dans un contexte de travail, vous devez payer les licences applicables.
Pour plus d'information : https://www.hwinfo.com/
Il arrive pour certains modèles d'ordinateur ou de pièces que l'outil ne soit pas en mesure de faire les détections avec tout le détail.
Téléchargement
Téléchargez le programme portable de HWiNFO.
Installation
Pour utiliser le logiciel, vous devez extraire les 2 exécutables du fichier zip.
Le fichier HWiNFO64.exe est la version 64 bits.
Le fichier HWiNFO32.exe est la version 32 bits.
Veuillez utiliser la version 64 bits.
Il est possible de copier le fichier HWiNFO64.exe directement sur une clé USB, car c'est un logiciel portable.
Windows PE - WinPEx64_A23.iso
Le logiciel est intégré dans la version de Windows PE qui est utilisé dans ce cours.
Il suffit d'inscrire la commande ci-dessous.
hwinfo64
Utilisation

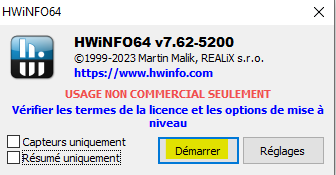

Appuyez sur le bouton Démarrer. Les 2 cases doivent être décochées.

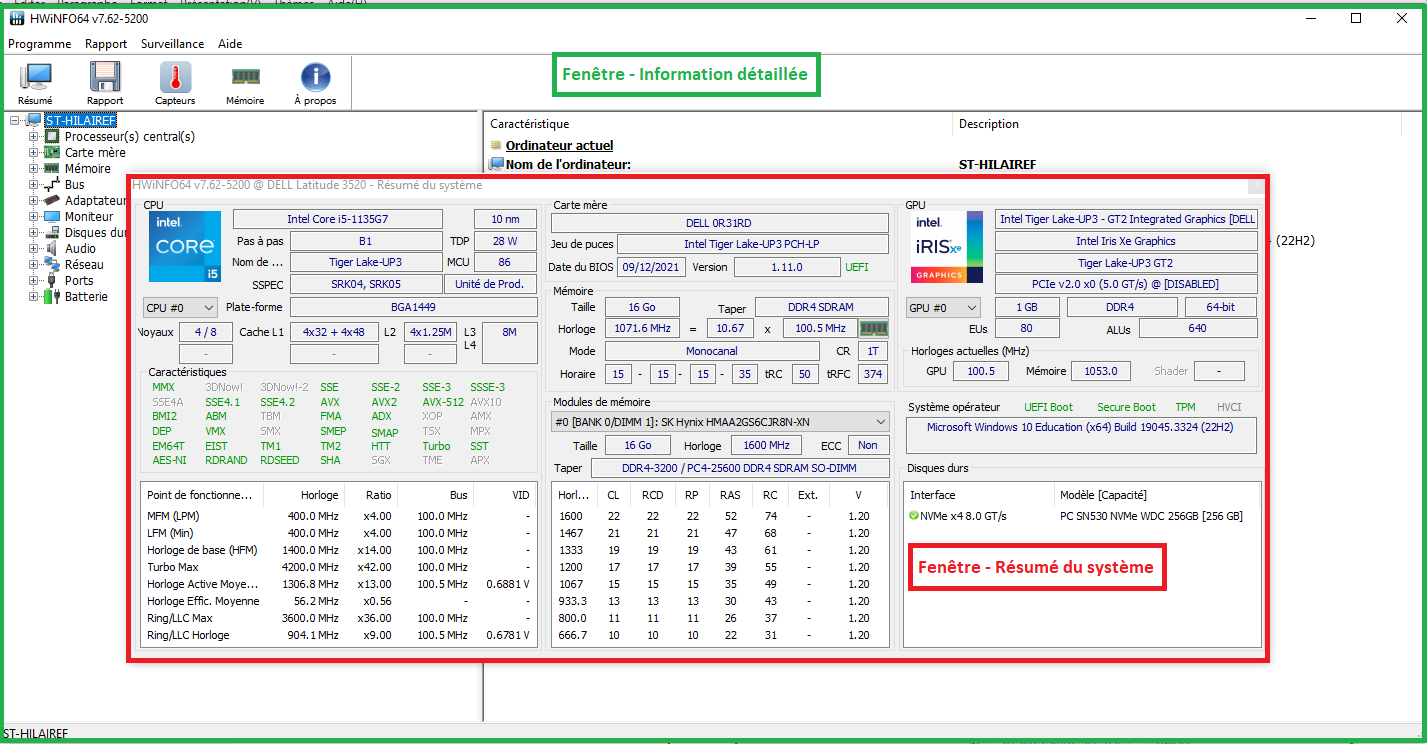

Il y a 2 fenêtres pour afficher l'information. Dans ce cours, vous allez utiliser la fenêtre information détaillée (en vert) . Il faut fermer la fenêtre résumé du système (en rouge).
Information générale

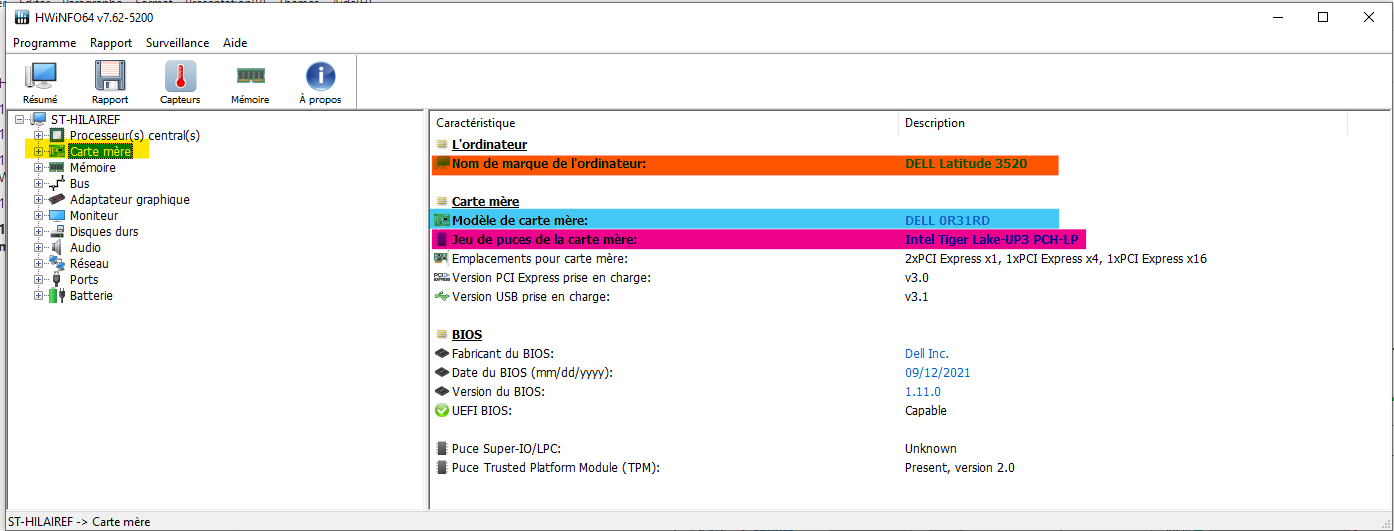

La section Carte mère permet d'obtenir de l'information sur l'ordinateur et la carte-mère.
Orange : Modèle de l'ordinateur.
Bleu : Modèle de la carte-mère.
Rose : Modèle du Chipset.
Mémoire vive
La section Mémoire permet de voir la mémoire vive installée sur la carte-mère.
- Vert : Numéro de ligne (À ne pas confondre avec le numéro de DIMM)
- Bleu : Capacité de la mémoire vive
- Rose : Marque de la mémoire vive
- Orange : Modèle de la mémoire vive
Le numéro de ligne ne correspond pas systématiquement à l'identification DIMM inscrite sur la carte-mère. Sur certaine carte-mère, la mention DIMM est indiquée et correspond réellement à celle indiquée sur la carte-mère.
Dans l'exemple ci-dessus, la ligne 0 est l'emplacement le plus près du processeur et la ligne 3 la plus éloignée. Mais ceci peut varier d'une carte-mère à une autre.
L'utilitaire WMIC peut permettre d'avoir l'information du DIMM.
Exécutez la commande ramcheck.bat à partir de Windows PE du laboratoire pour avoir l'information de la mémoire vive avec WMIC.
Dans l'exemple ci-dessous, la mention DIMM est indiquée.
Disque interne
La section Disques Durs permet de vérifier les unités de stockage et les lecteurs optiques.
La section est en 2 catégories
- Lecteurs (S)ATA - ATAPI pour les périphériques qui utilisent le port SATA.
- Lecteurs NVMe pour les unités de stockage qui utilisent le port NVMe

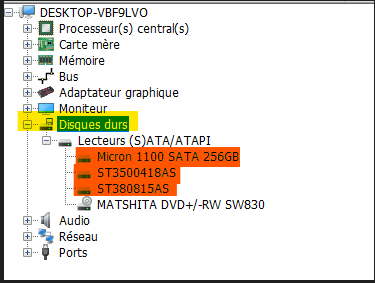

Dans l'exemple ci-dessous, ce sont les éléments en orange qui correspondent au disque SSD et HDD.
Détail du disque

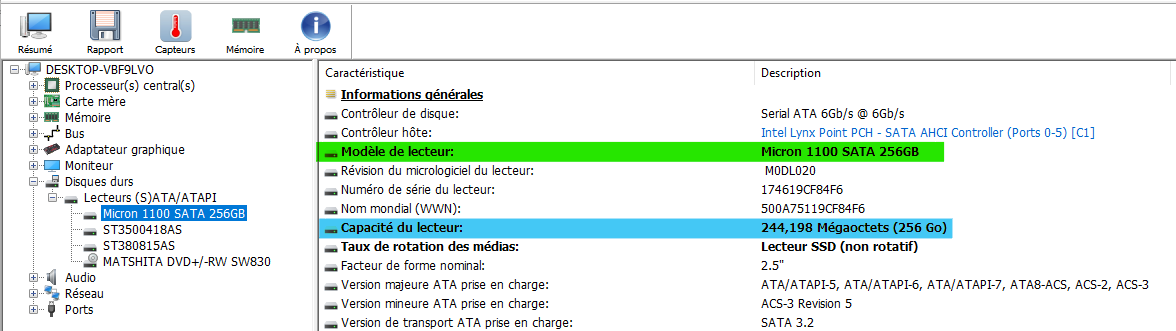

Pour avoir plus d'information sur l'unité (capacité, type), il faut le sélectionner l'unité en question.
- Vert : Modèle du disque
- Bleu : Taille du disque

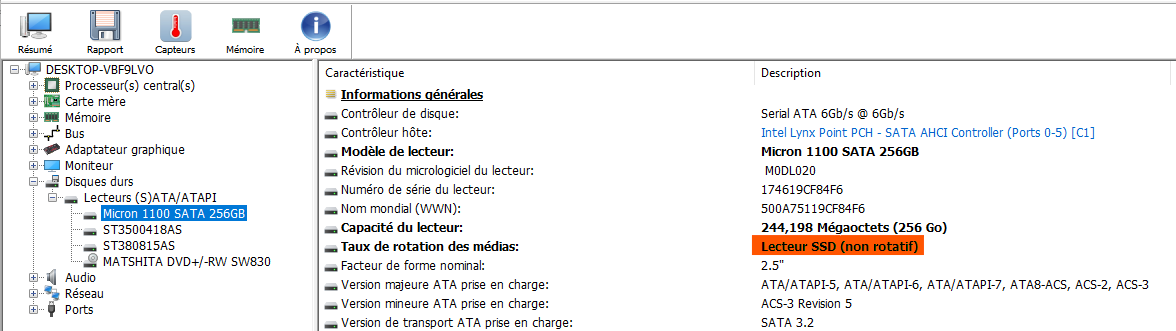

Pour déterminer si le disque est SSD ou HDD, il faut vérifier la ligne Taux de rotation des médias.

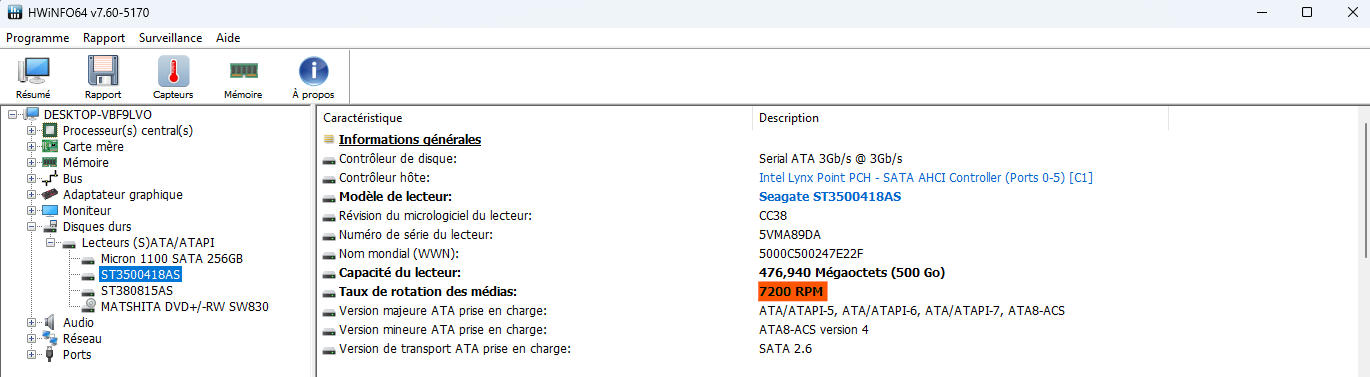

Si la mention RPM est indiquée, il s'agit d'un HDD.
Si la mention Lecteur SSD est indiquée, il s'agit d'un SSD.
DVD

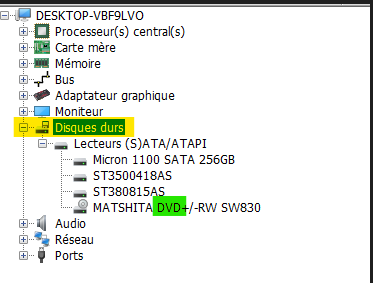

Pour vérifier si le lecteur optique est correctement branché, il identifier l'élément qui contient DVD dans son nom.
Dans l'exemple ci-dessous, c'est l'élément en vert.
L'outil HWiNFO ne permet pas d'identifier le numéro de SATA. Il faut utiliser le BIOS.
Tiroir SATA
Pour tester un tiroir SATA, il faut obligatoirement insérer un disque à l'intérieur. Si aucun disque n’est inséré dans le tiroir SATA, l'outil ne détectera pas le tiroir.
Le disque insérer dans le tiroir doit apparaître Disques Durs -> Lecteurs (S)ATA - ATAPI.
Processeur

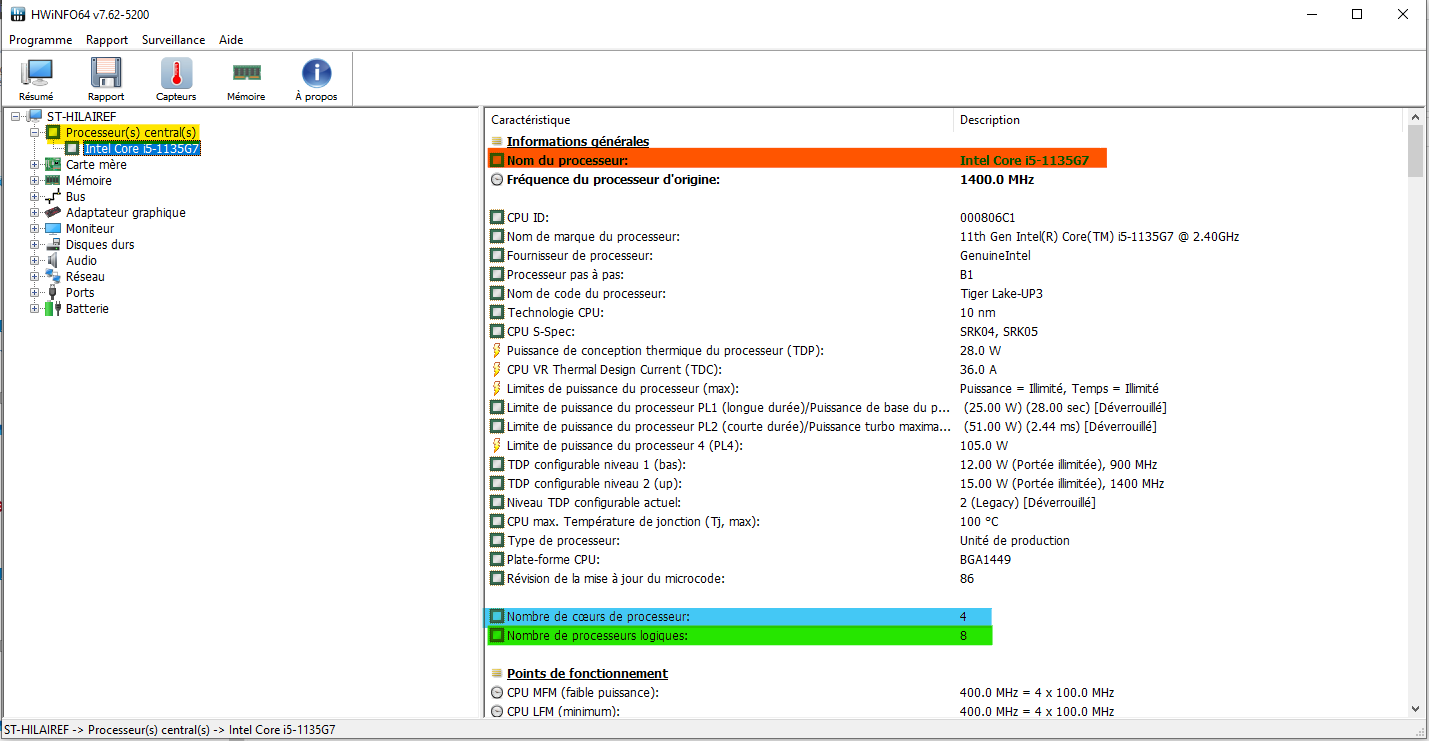

La section Processeur(s) central(s) permet d'obtenir l'information du processeur.
- Orange : Modèle du processeur
- Bleu : Nombre de coeurs
- Vert : Nombre de processeurs logiques
Carte réseau

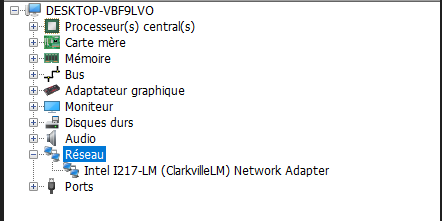

La section Réseau permet de voir toutes les cartes réseau de l'ordinateur.
il aura toujours les cartes intégrées à la carte-mère dans cette section.
Si vous avez une carte réseau PCI / PCI Express, il faut s'assurer qu'elle est bien dans la liste.
