Laboratoire de la semaine 7

Vous devez avoir absolument votre clé USB pour ce laboratoire.

Il est important que les 2 étudiants de l'équipe effectuent des manipulations.

Seulement l'étudiant qui a le bracelet antistatique est autorisé à installer/retirer la pièce de l'ordinateur.

Voici l'emplacement des pièces dans votre espace de travail

• 1er tiroir
  • Clavier
  • Souris
  • Tournevis
• 2e tiroir
  • Mémoire vive
  • Carte PCI/PCIe (3)
  • Carte graphique (1)
  • Boite
    • Câble de données SATA (7)
    • Protecteur PCI (8)
    • Protecteur du cadre avant (4)
    • Vis (8)
• 3e tiroir
  • Disque SSD (4)
  • Disque HDD (5)
  • Boitier convertisseur (2)
  • Support bleu pour disque interne (4)
• Tablette
  • Bloc d'alimentation (2)
  • Lecteur DVD
  • Tiroir SATA
  • Disque Seagate 80 Go HDD Format 3.5"

Important

Faites l'inventaire des pièces nécessaires avant de débuter une configuration.

Rangez les pièces non nécessaires dans le bon emplacement.

Si vous avez beaucoup de pièces non nécessaires sur la table, vous risquez de les abimer et de les chercher inefficacement.

Si vous manquez d'espace sur votre table de travail, mettez les pièces à utiliser sur la tablette.

Rangez vos sacs sous la table de travail.

Utilisez un portable par équipe pour libérer de l'espace sur la table de travail.

1. Code d'erreur

L'enseignant vous présentera 2 ordinateurs avec un code d'erreur pour un ordinateur Optiplex 7010 et Optiplex 9020.

Référez-vous à la section 5 Dépannage de l'ordinateur ou (5 Troubleshooting Your Computer) du manuel technique Dell de chacun de ses ordinateurs.

2. Configuration initiale

Vous devez reproduire la configuration ci-dessous pour être en mesure de faire les activités de la section 3.

Important

Vous devez vérifier votre configuration de avec les outils (HWiNFO, RamCheck (WMIC) et le BIOS).

Lorsque c'est terminé, demandez à l'enseignant de vérifier votre installation et il vous donnera une note formative en fonction de la grille d'évaluation.

Ordinateur : Precision Tower 3620

Bloc d'alimentation : 365W avec connecteur Principal P8

Unité de stockage - Emplacement du bas

• Micron 256 Go SSD Format 2.5"
• Port SATA 0 (Rappel utilisez le manuel technique pour l'identifier, si vous le voyez pas bien sur la carte-mère)
• Câble SATA de données noir (Rappel connecteur 90°)

Unité de stockage - Emplacement du haut

• Samsung 250 Go SSD Format 2.5"
• Port SATA 3 (Rappel utilisez le manuel technique pour l'identifier, si vous le voyez pas bien sur la carte-mère)
• Câble SATA de données noir (Rappel connecteur 90°)

Mémoire vive

• 32 Go au total

Est-ce une configuration optimale ?

Réponse

Il faut utiliser 2 barrettes de 8 Go en double canal dans les DIMM1 et DIMM2 et une 16 Go dans la DIMM3.
Cette configuration est flex, donc pas optimale. Il serait préférable d'avoir 4 x 8 Go ou 2 x 16 Go.

Périphérique cadre avant - Emplacement du bas

• Aucun

Périphérique cadre avant - Emplacement du haut

• Lecteur DVD
• Port SATA 1
• Câble SATA de données noir (Rappel connecteur plat)

Périphérique PCI/PCIe

• Carte graphique PCIe avec port mini-DP

• Carte réseau sans-fil PCIe - emplacement x16 (Rappel utilisez le manuel technique pour l'identifier, si vous le voyez pas bien sur la carte-mère)

2.1. Ajustement de la mémoire

Demandez à l'enseignant la ou les barrettes manquantes pour avoir 32 Go pour avoir une configuration en double canal pour votre ordinateur.

Formulez bien votre demande, en spécifiant la taille, la marque et le modèle tel que présenté dans RamCheck ou HWiNFO. L'enseignant vous donnera ce que vous demandez.

3. Gestion du disque

Assurez-vous qu'il n'y a pas d'unité de stockage du tiroir SATA et que votre clé USB n'est pas connecté..

Démarrez l'ordinateur dans Windows.

Pour faire les exercices ci-dessous, vous devez utiliser le programme Gestion du disque de Windows de l'ordinateur Precision Tower 3620.

Le logiciel Gestion du disque permet de voir les unités de stockage et l'information sur leur initialisation et de leurs partitions.

astuce

Pour répondre aux questions, référez-vous aux documents des notes de cours Procédures -> Windows -> Gestion des disques.

3.1. Identification des disques

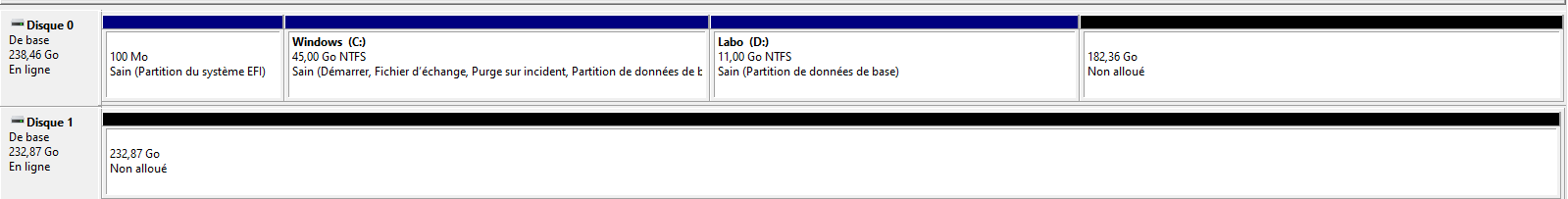

Dans Windows, accédez à Gestion du disque.

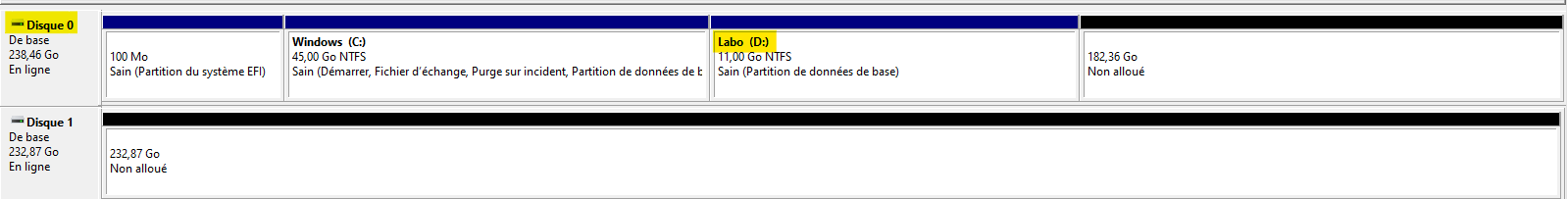

Vous allez voir cette section. Si les disques semblent inversés, regardez de nouveau vos ports SATA dans le BIOS.

Avertissement

Le numéro du disque ne correspond pas au port SATA de la carte-mère. Vos disques sont dans les ports SATA 0 et SATA 3.

Question 1 : Quel disque correspond au Samsung 250 Go SSD Format 2.5" ?

astuce

Référez-vous à la section Par les propriétés du document Procédures -> Windows -> Gestion des disques pour voir comment les identifier à partir du de Gestion du disque..

Réponse 1

Le Disque 1 est le Samsung 250 Go SSD Format 2.5".

Question 2 : La partition D: nommée Labo est sur quel disque (Samsung ou Micron) ?

Réponse 2

Le Micron 256 Go SSD Format 2.5" est le disque 0.

3.2. Création des disques virtuels

Ne fermez pas la fenêtre de Gestion du disque.

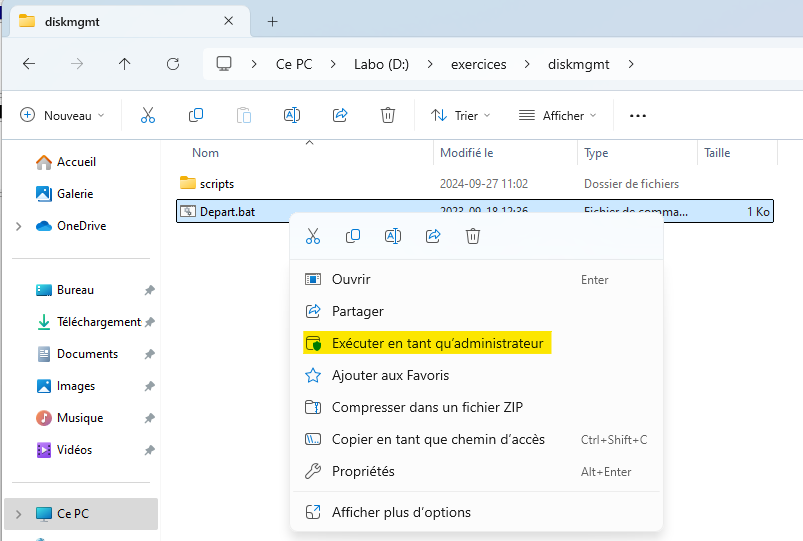

Vous devez exécuter, en tant qu'administrateur, le script d:\exercices\diskmgnt\Depart.bat pour créer les disques virtuels.

Les disques virtuels simuleront des unités de stockage. Il s'agit de fichier image .vhd (Rappel cours théorique 5).

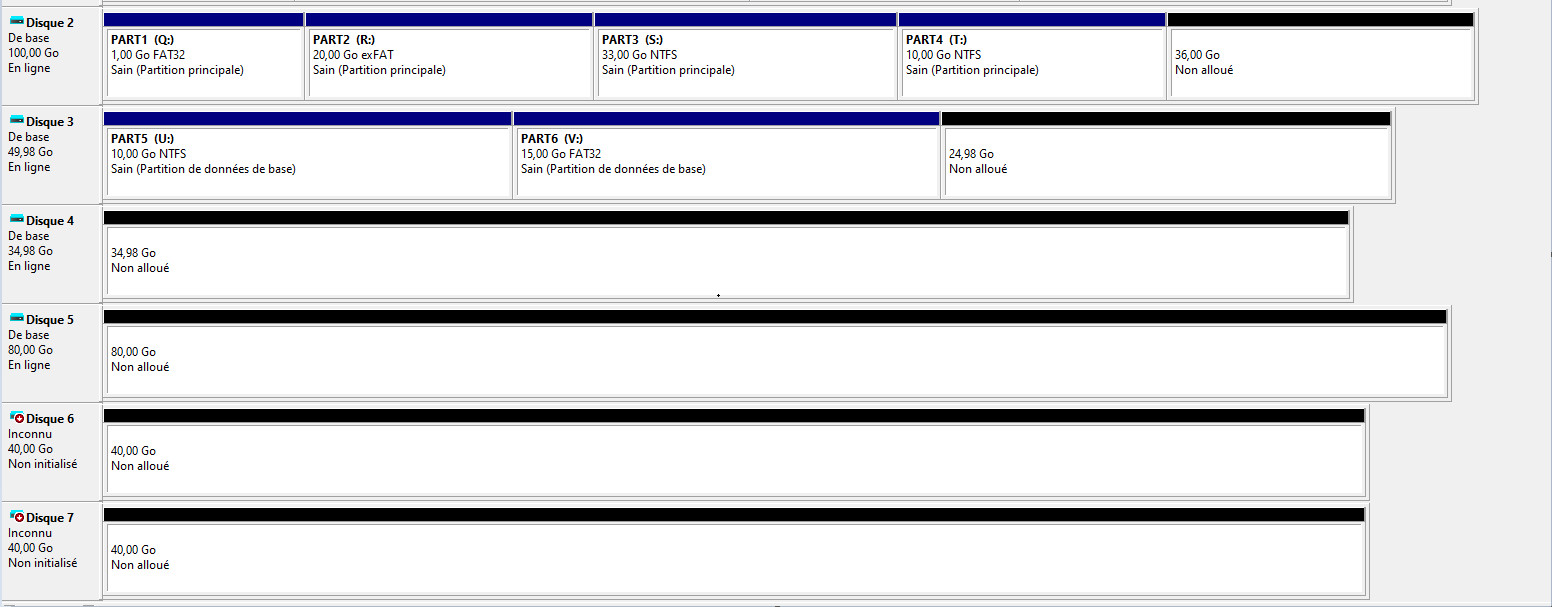

Dans la fenêtre de Gestion du disque, vous allez voir 6 nouveaux disques. Les disques 2 à 7 sont ajoutés comme dans l'image ci-dessous.

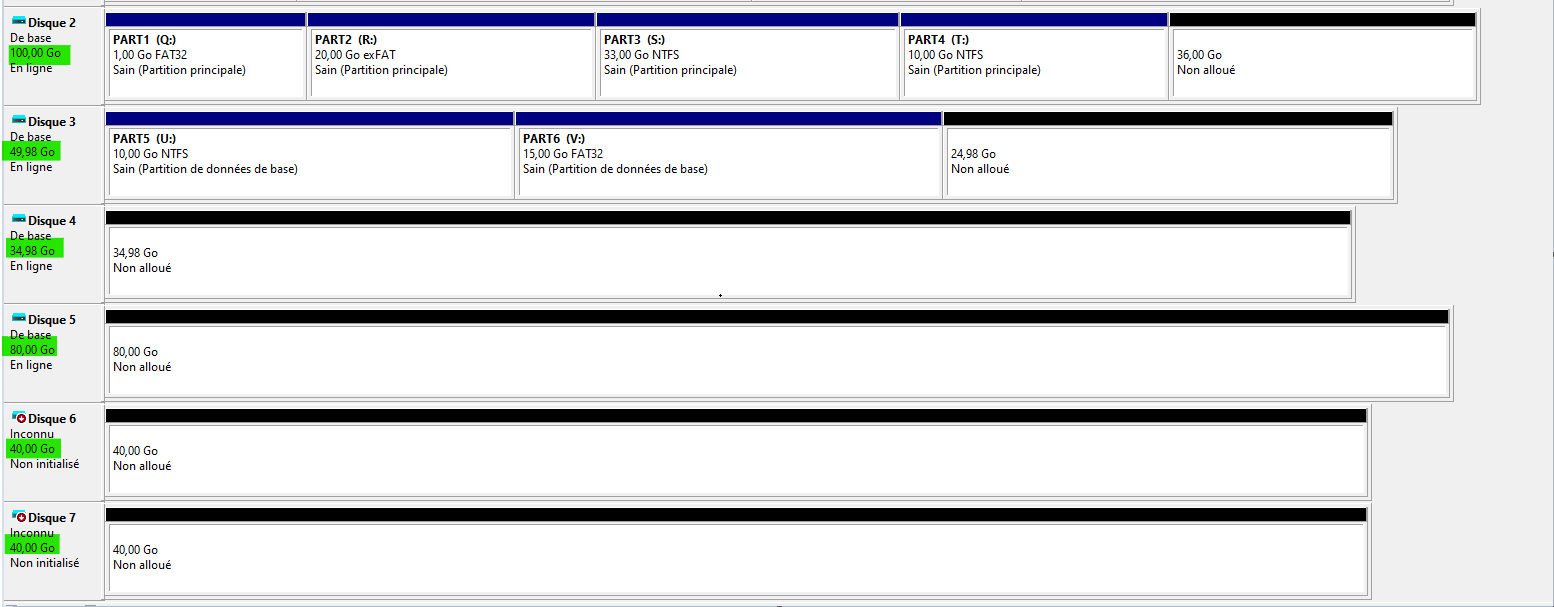

3.3. Identification de la taille des disques

Identifiez la taille des disques #2 à #7.

Réponse

Disque 2 : 100.00 Go
Disque 3 : 49.98 Go
Disque 4 : 34.98 Go
Disque 5 : 80.00 Go
Disque 6 : 40.00 Go
Disque 7 : 40.00 Go

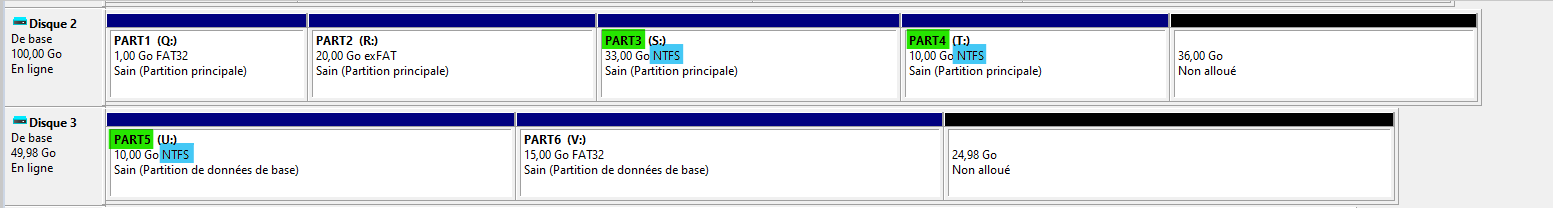

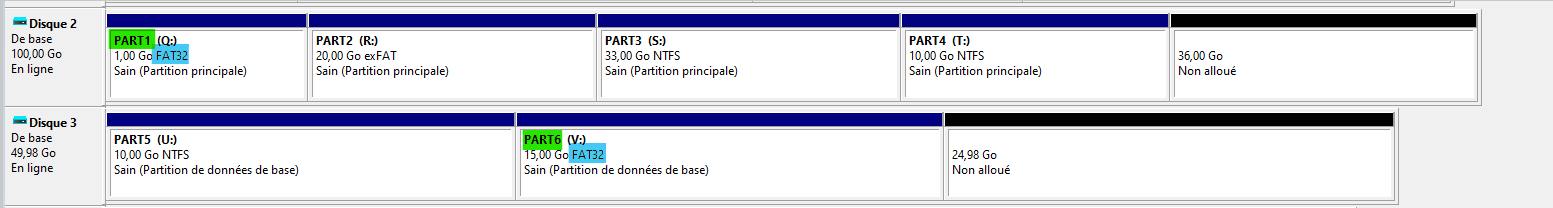

3.4. Identification des systèmes de fichiers

Pour les disques #2 et #3, trouvez le nom des partitions pour chacun des types de système de fichiers.

• NTFS

  Réponse

  PART3
  PART4
  PART5




• FAT32

  Réponse

  PART1
  PART6

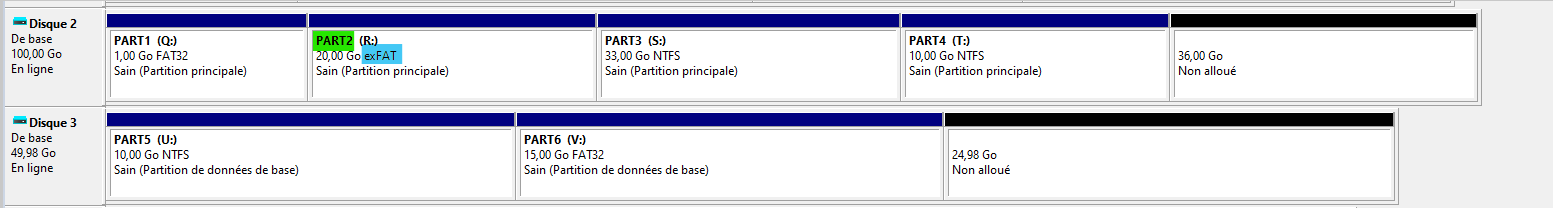

• exFAT

  Réponse

  PART2

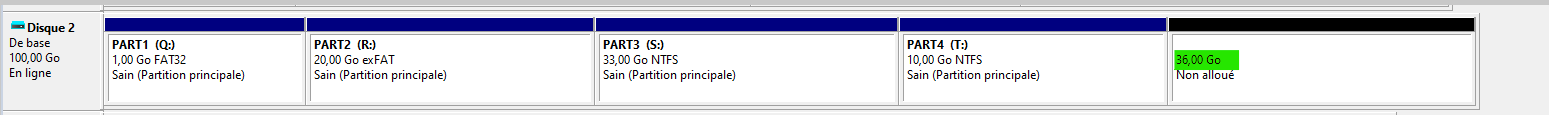

3.5. Espace non alloué

Pour les disques #2 et #3, déterminez l'espace qui n'est pas alloué.

• Disque 2

  Réponse

  36.00 Go

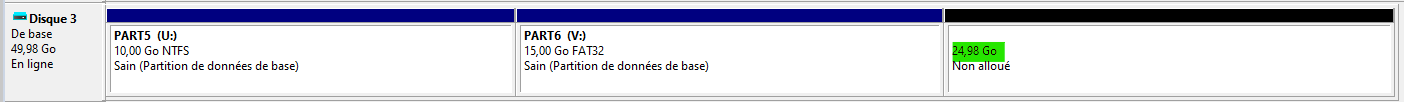

• Disque 3

  Réponse

  24.98 Go



3.6. Identifiez le style de partition

Pour les disques #2 à #5, trouvez le style de partition.

• Disque 2

  Réponse

  MBR (Enregistrement de démarrage principal)

• Disque 3

  Réponse

  GPT

• Disque 4

  Réponse

  GPT

• Disque 5

  Réponse

  MBR (Enregistrement de démarrage principal)

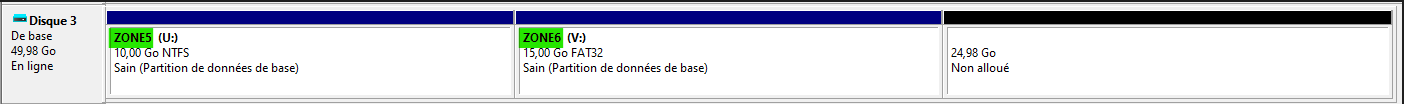

3.7. Renommer une partition

Renommez les partitions du disque #3.

• PART5 doit devenir ZONE5
• PART6 doit devenir ZONE6

Réponse

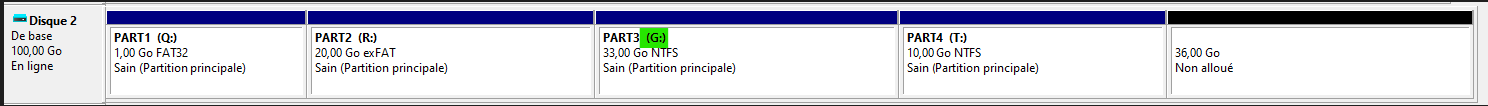

3.8. Modifier une lettre

Modifiez la lettre de la partition PART3 pour la lettre G.

Réponse

3.9. Retirer une lettre

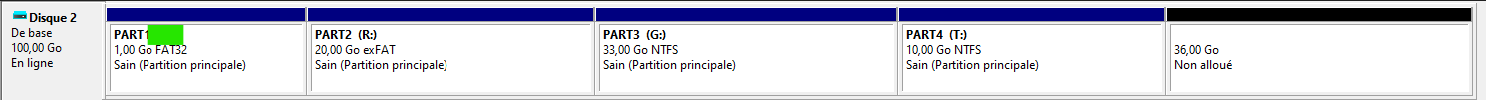

Retirez la lettre de la partition PART1.

Réponse

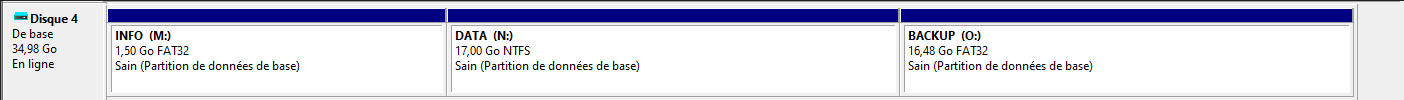

3.10. Créer des partitions

Pensez à convertir les Go en Mo avec le facteur 1024, car c'est Windows.

Sur le disque #4, créez les partitions ci-dessous.

Nom	Système de fichiers	Taille	Lettre
INFO	FAT32	1,5 Go	M
DATA	NTFS	17 Go	N
BACKUP	FAT32	Espace restant	O

Vous devez voir la même chose que l'image ci-dessous.

Réponse

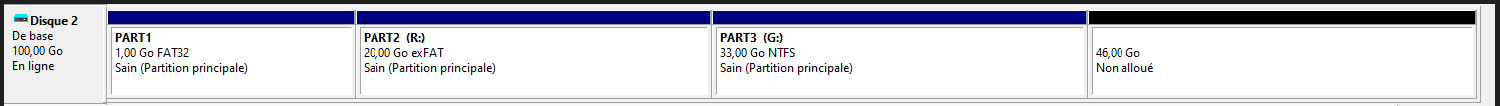

3.11. Supprimer une partition

Supprimez la partition PART4 du disque #2.

Réponse

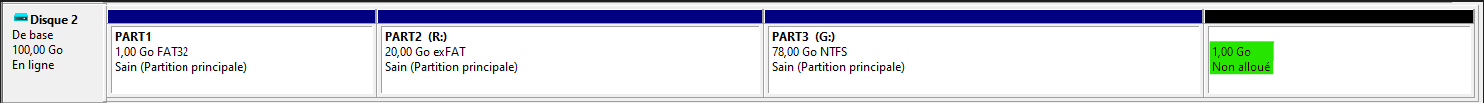

3.12. Augmenter la taille d'une partition

Augmentez la taille de la partition PART3 du disque #2 pour avoir uniquement 1 Go de non alloué.

Déterminez la quantité à ajouter.

Réponse

Il reste 47 101 Mo de disponible pour augmenter la partition.

Pour avoir 1 Go de non alloué, il faut soustraire 1024.

47 101 - 1 024 = 46 077 Mo

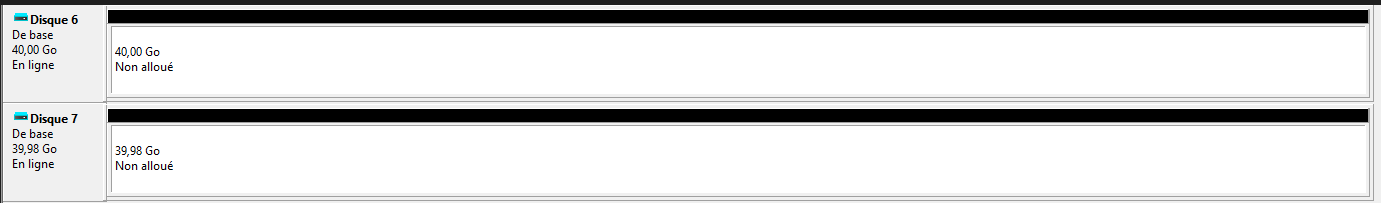

3.13. Initialiser un disque

Les disques #6 et #7 ont 40 Go.

Initialisez le disque #6 en MBR.

Initialisez le disque #7 en GPT.

Réponse

3.14. Création des partitions en mode MBR

Créez les partitions ci-dessous sur le disque #6.

Nom	Système de fichiers	Taille	Lettre
P1	NTFS	8 Go	Z
P2	NTFS	8 Go	Y
P3	NTFS	8 Go	X
P4	NTFS	8 Go	W
P5	NTFS	Espace restant	T

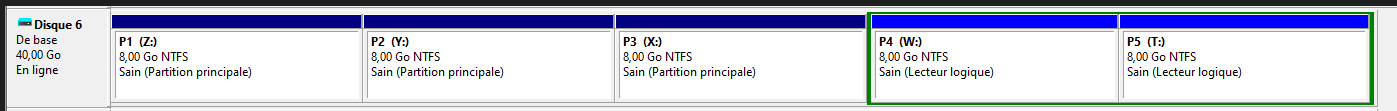

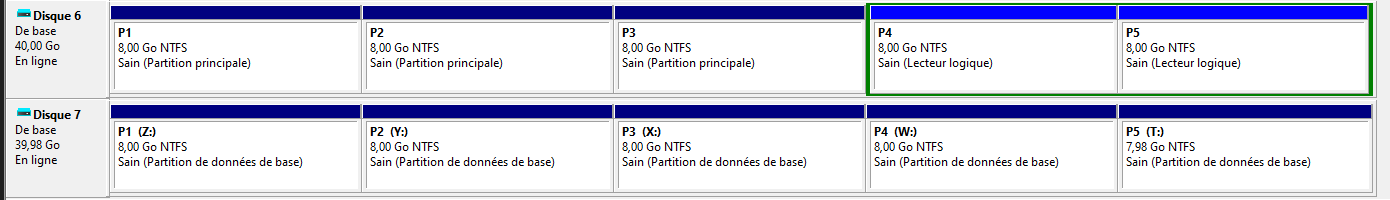

Pourquoi les partitions P4 et P5 ont une couleur différente ?

Réponse

En mode MBR, c'est un maximum de 4 partitions primaires. Dans le cas qu'une 5e partition est nécessaire en mode MBR, il faut créer une partition étendue. Windows est en mesure de travailler avec des partitions étendues, mais il est préférable d'utiliser le mode GTP lorsqu'il y a plus de 4 partitions à créer.

3.15. Création des partitions en mode GPT

Retirez les lettres de lecteurs pour chacune des partitions du disque #6.

Créez les partitions ci-dessous sur le disque #7.

Nom	Système de fichiers	Taille	Lettre
P1	NTFS	8 Go	Z
P2	NTFS	8 Go	Y
P3	NTFS	8 Go	X
P4	NTFS	8 Go	W
P5	NTFS	Espace restant	T

Pourquoi les partitions P4 et P5 sont de la même couleur dans ce numéro ?

Réponse

Le mode GPT permet de créer jusqu'à 128 partitions. Il s'agit de partitions normales, contrairement au numéro précédent.

3.16. Création d'une partition en FAT32

Créez une seule partition en FAT32 sur le disque #5. La partition doit avoir 80 Go. Assignez la lettre U.

Seulement NTFS et exFAT sont disponibles. Pourquoi ?

Réponse

La taille maximale d'une partition FAT32 est de 32 Go.

Essayez avec une taille de 32769 Mo (32,001 Go). Le FAT32 n'est pas disponible.

Essayez avec une taille de 32768 Mo (32 Go). Le FAT32 est disponible.

Créez la partition comme indiqué dans la réponse avec la lettre U.

Copiez le fichier d:\iso\fichier.iso sur u:\. Pourquoi avez-vous un message d'erreur ?

Réponse

Les fichiers ne peuvent pas avoir une taille de plus de 4 Go (4096 Mo).

fichier.iso a une taille de 6.07 Go

4. Configurations supplémentaires

4.1. Configuration 1 - Precision Tower 3620

Ordinateur : Precision Tower 3620

Bloc d'alimentation : 290W

Unité de stockage - Emplacement du bas

• Western Digital 500 Go HDD Format 3.5"
• Port SATA 0
• Câble SATA de données bleu

Unité de stockage - Emplacement du haut

• Seagate 500 Go HDD Format 2.5" (Prenez le bon format)
• Port SATA 3
• Câble SATA de données noir

Mémoire vive

• 8 Go au total
• Configuration la plus performante

Réponse

Il faut utiliser 2 barrettes de 4 Go en double canal dans les DIMM1 et DIMM2.

Périphérique cadre avant - Emplacement du bas

• Tiroir SATA
• Port SATA 2
• Câble SATA orange

Périphérique cadre avant - Emplacement du haut

• Aucun

Périphérique PCI/PCIe

• Carte réseau sans-fil PCIe - emplacement x4
• Carte réseau PCIe - emplacement x16

4.2. Configuration 2 - Optiplex 9020

Ordinateur : Optiplex 9020

Bloc d'alimentation : 365W

Unité de stockage - Emplacement du bas

• Aucun

Unité de stockage - Emplacement du haut

• Sandisk 256 Go SSD Format 2.5"
• Port SATA 0
• Câble SATA de données bleu

Mémoire vive

• 16 Go au total
• Effectuez la configuration optimale (4 barrettes identiques)

Périphérique cadre avant - Emplacement du bas

• Aucun

Périphérique cadre avant - Emplacement du haut

• Aucun

Périphérique PCI/PCIe

• Aucun

4.3. Configuration 3 - Precision Tower 3620

Ordinateur : Precision Tower 3620

Bloc d'alimentation : 290W

• Unité de stockage - Emplacement du bas

  • Samsung 250 Go SSD Format 2.5"
  • Port SATA 0
  • Câble SATA de données bleu

  Unité de stockage - Emplacement du haut

  • Seagate 500 Go HDD Format 3.5" (Prenez le bon format)
  • Port SATA 3
  • Câble SATA de données noir

Mémoire vive

• 12 Go au total
• Toutes les barrettes doivent être identiques

Est-ce une configuration optimale ?

Réponse

C'est une configuration flex, donc ce n'est pas une configuration optimale et ce n'est pas l'idéal, même si la carte-mère accepte cette configurtation. Il est toujours préférable d'avoir une configuration en double-canal.

Périphérique cadre avant - Emplacement du bas

• Aucun

Périphérique cadre avant - Emplacement du haut

• Aucun

Périphérique PCI/PCIe

• Carte réseau sans-fil PCIe - emplacement x16

4.4. Configuration 4 - Optiplex 9020

Ordinateur : Optiplex 9020

Bloc d'alimentation : 365W

Unité de stockage - Emplacement du bas

• Aucun

Unité de stockage - Emplacement du haut

• Aucun

Mémoire vive

• 12 Go au total
• Double canal (2 ou 4 barrettes)

Périphérique cadre avant - Emplacement du bas

• Aucun

Périphérique cadre avant - Emplacement du haut

• Aucun

Périphérique PCI/PCIe

• Carte réseau sans-fil PCIe - emplacement x1

5. Extra

5.1. Bloc d'alimentation P24 et carte graphique mystère

Demandez l'adaptateur à l'enseignant pour utiliser le connecteur P24.

Ordinateur : Optiplex 9020

Bloc d'alimentation : Modèle standard P24 - Demandez l'adaptateur à l'enseignant

Unité de stockage - Emplacement du bas

• Aucun

Unité de stockage - Emplacement du haut

• Aucun

Mémoire vive

• 4 Go

Périphérique cadre avant - Emplacement du bas

• Aucun

Périphérique cadre avant - Emplacement du haut

• Aucun

Périphérique PCI/PCIe

• Carte graphique PCIe avec port VGA/DVI/HDMI (Demandez la carte à l'enseignant)

5.2. Support 2.5"

Demandez le support 2.5" pour le disque SSD et le SSD Kingston.

Ordinateur : Optiplex 9020

Bloc d'alimentation : Modèle standard P24

Unité de stockage - Emplacement du bas

• Kingston 240 Go SSD Format 2.5"
• Port SATA 0
• Câble SATA de données noir plat
• Utilisez le doubleur pour le câble d'alimentation SATA

Unité de stockage - Emplacement du haut

• Aucun

Mémoire vive

• 4 Go

Périphérique cadre avant - Emplacement du bas

• Aucun

Périphérique cadre avant - Emplacement du haut

• Aucun

Périphérique PCI/PCIe

• Aucun

5.4. Mémoire vive mystère

Demandez la mémoire vive mystère à l'enseignant.

Ordinateur : Optiplex 9020

Bloc d'alimentation : Modèle standard P24

Unité de stockage - Emplacement du bas

• Aucun

Unité de stockage - Emplacement du haut

• Aucun

Mémoire vive

• Mémoire vive mystère

Périphérique cadre avant - Emplacement du bas

• Aucun

Périphérique cadre avant - Emplacement du haut

• Aucun

Périphérique PCI/PCIe

• Aucun

6. Démontage et Rangement

1. Enlevez toutes les pièces ci-dessous des ordinateurs Optiplex 9020 et Precision Tower 3620.

   • Bloc d'alimentation

   • Mémoire vive

   • Disque SSD et HDD

   • Câble de données SATA

   • Lecteur DVD

   • Tiroir SATA

     • Protecteur cadre avant

     • Protecteur PCI/PCIe

     • Carte PCI et PCIe

2. Disque interne - Support et boitier convertisseur.

   • Retirez les disques des boitiers convertisseurs

   • Retirez les disques du support bleu pour disque interne

3. Placez la mémoire vive dans le sac antistatique.

   1. 1 sac pour la DDR3

   2. 1 sac pour la DDR4

4. Rangez les pièces et équipements comme ceci.

   • 1er tiroir
     • Clavier
     • Souris
     • Tournevis
   • 2e tiroir
     • Mémoire vive
     • Carte PCI/PCIe (3)
     • Carte graphique (1)
     • Boite
       • Câble de données SATA (7)
       • Protecteur PCI (8)
       • Protecteur du cadre avant (4)
       • Vis (8)
   • 3e tiroir
     • Disque SSD (4)
     • Disque HDD (5)
     • Boitier convertisseur (2)
     • Support bleu pour disque interne (4)
   • Tablette
     • Bloc d'alimentation (2)
     • Lecteur DVD
     • Tiroir SATA
     • Disque Seagate 80 Go HDD Format 3.5"
